Weitere Feldversuche
Im Gelände werden neben den Rammkern- und den Rammsondierungen weitere Untersuchungen bzw. Versuche durchgeführt:
- Nivellement zur Erfassung der Gelände- und Gewässerhöhen,
- Probenahme nach PN 98 für weiterführende Laboruntersuchungen,
- statische und dynamische Plattendruckversuche zur Ermittlung der Tragfähigkeit und als Verdichtungskontrolle,
- Hydrogeologische Feldversuche (z.B. Grundwassermonitoring, Tracerversuche, Versickerungsversuche –> s. Hydrogeologie).
Lastplattendruckversuche

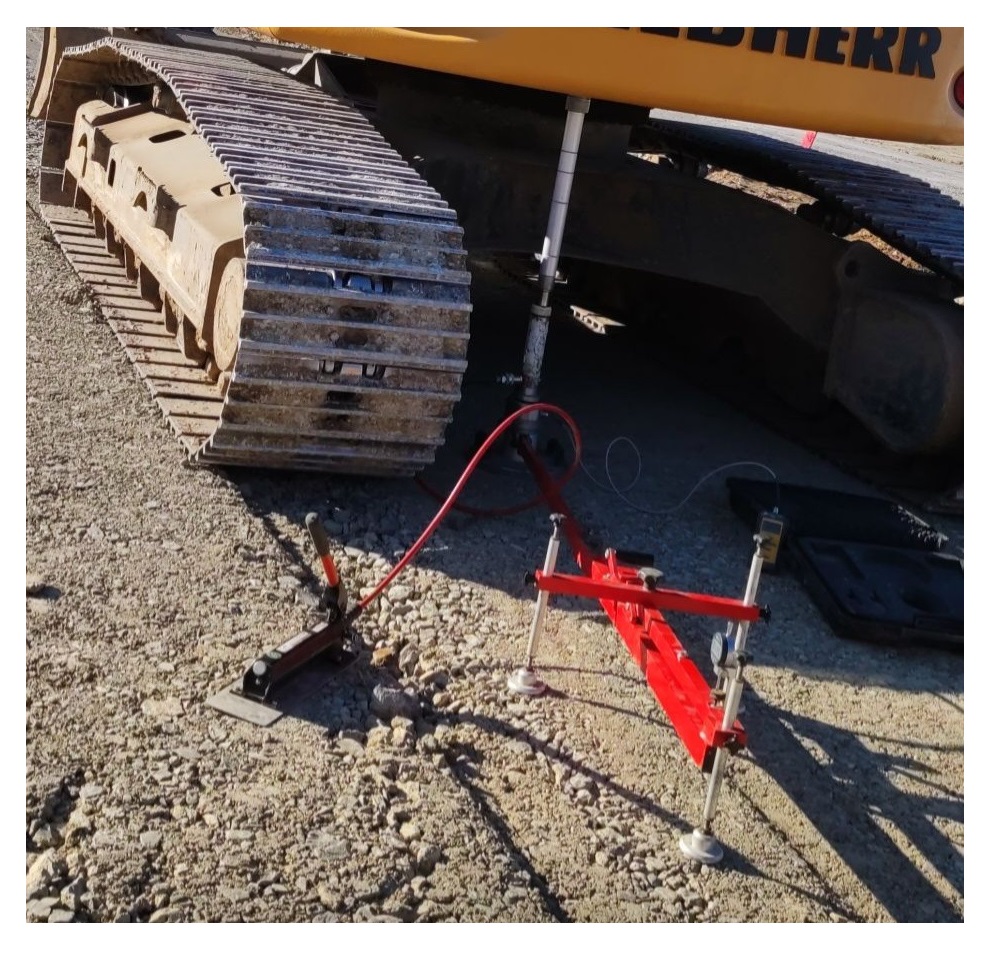

Statischer Plattendruckversuch:
Der zu prüfende Boden wird durch eine kreisförmige Lastplatte mit 30 cm Durchmesser mit Hilfe einer Druckvorrichtung wiederholt stufenweise be- und entlastet, wobei die Setzung des Bodens in Abhängigkeit vom aufgebrachten Druck gemessen wird. Der Versuch entspricht quasi einer Probebelastung. Als Gegengewicht benötigt man für diesen Versuch ein Gegengwicht wie z.B. einen beladenen Lastwagen oder einen 12t-schweren Bagger. Dadurch kann dieser nicht überall durchgeführt werden; allerdings ist er ein sehr präziser Versuch mit aussagekräftigen Ergebnissen.
Durch diesen Versuch wird der EV2-Wert und das EV2/EV1-Verhältnis ermittelt, wodurch man Aussagen zur Tragfähigkeit und zur Bodenverdichtung treffen kann.
Dynamischer Plattendruckversuch:
Das leichte Fallgewichtsgerät besteht aus einer Führungsstange, an deren oberem Ende ein 10 kg schweres Fallgewicht ausgeklinkt wird und auf eine am unteren Ende der Führungsstange sitzenden Feder aufprallt. Über eine runde Stahlplatte mit 30 cm Durchmesser wird der Stoß in den Boden eingeleitet und gleichzeitig mit einem elektronischen Beschleunigungsaufnehmer die Bewegung der Platte gemessen. Als Ergebnis der Messung wird ein sog. EVd-Wert berechnet, welchen man in den EV2-Wert umrechnen kann. Diese Umrechnung wird gewöhnlich an Referenzwerten kalibriert, die mit dem statischen Plattendruckversuch ermittelt wurden. Im Gegensatz zum statischen Lastplattendruckversuch ist das Prüfvolumen wesentlich geringer und die Versuchsergebnisse streuen stärker. Der Vorteil dieses Versuches liegt aber darin, dass er nahezu überall angewendet werden kann.
